額定電壓1.8/3kV（輻照）交聯聚乙烯絕緣電力電纜
發布時間：2016-08-24
一、執行標準
GB/T 12706 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件（等同采用國際標準IEC60502）
GB/T 19666 阻燃和耐火電線電纜通則
二、用途
額定電壓1.8/3kV（輻照）交聯聚乙烯絕緣電力電纜適用于1kV及以下電力系統中，可用于輸電系統和配電系統，作電力的載體。
阻燃型電力電纜除具有普通塑力纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
無鹵低煙阻燃型電力電纜除具有普通塑力纜、普通阻燃電纜的特性外，還具有電纜著火時無鹵酸氣體釋出、發煙少、產生腐蝕氣體較少、阻燃性能好等特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
三、使用特性
1、交流額定電壓（U0/U）：1.8/3kV。
2、硅烷交聯聚乙烯絕緣最高工作溫度不超過90℃；輻照交聯聚乙烯絕緣最高工作溫度不超過105℃、125℃、135℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
|
項目 |
單芯電纜 |
三芯電纜 |
||
|
無鎧裝 |
鎧裝 |
無鎧裝 |
鎧裝 |
|
|
安裝時電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲時要小心控制，如采用成型導板） |
15D |
12D |
12D |
10D |
|
注：D為電纜外徑。 |
||||
6、輻照交聯原理及特點：
輻照交聯的原理：是采用高能電子加速器作能源，使高分子鏈直接連接起來，由線型結構變成體型結構。由于射線的能量較高，所以不需要交聯劑，也不需要高溫和高壓條件就可以引起化學鍵的斷裂與組合，將C-C鍵直接連接起來，因而具有較高的耐熱等級，根據材料的配方和加工工藝的不同可做成90℃、105℃、125℃級絕緣料。在美、日、歐等工業發達國家輻照交聯絕緣電纜產品用量大大超過溫水交聯絕緣電纜。
輻照交聯與化學交聯產品相比，具有體積電阻大、介質損耗小、耐溫等級高的特點，使同樣規格的產品載流量大大提高，同時化學交聯具有的性能也同樣能夠滿足，因而，低壓電纜用輻照交聯產品是最理想的。
四、代號名稱和含義
表2 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH WDZR WDZN |
阻燃：分A、B、C級 耐火：分A、B級（不適用鋁導體） 無鹵低煙阻燃：分A、B、C級 無鹵低煙阻燃耐火：分A、B級（不適用鋁導體） |
|
導體 |
T L |
銅（省略） 鋁 |
|
絕緣材料 |
YJ YJ(F) |
硅烷交聯聚乙烯（XLPE、3kV級） 輻照交聯聚乙烯（XLPE、3kV級） |
|
護套材料 |
V Y |
聚氯乙烯、阻燃聚氯乙烯 聚乙烯、聚烯烴 |
|
外護層 （鎧裝及護套） |
22 32 62 72 92 23 33 63 73 93 LS LS02 LS03 |
雙鋼帶鎧裝聚氯乙烯護套 細鋼絲纏繞鎧裝聚氯乙烯護套 雙非磁性金屬帶鎧裝聚氯乙烯護套 非磁性金屬絲鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 雙鋼帶鎧裝聚烯烴護套 鋼絲鎧裝聚烯烴護套 雙非磁性金屬帶鎧裝聚烯烴護套 非磁性金屬絲鎧裝聚烯烴護套 鋼絲編織鎧裝聚烯烴護套 鋁合金帶聯鎖鎧裝無護套 鋁合金帶聯鎖鎧裝聚氯乙烯護套 鋁合金帶聯鎖鎧裝聚烯烴護套 |
|
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 |
||
五、產品型號名稱
表3產品型號名稱
|
型號 |
名 稱 |
|
|
銅芯 |
鋁芯 |
|
|
YJ（F）V |
YJ（F）LV |
銅/鋁芯（輻照）交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
|
YJ（F）V22 |
YJ（F）LV22 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）V32 |
YJ（F）LV32 |
銅/鋁芯（輻照）交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）V42 |
YJ（F）LV42 |
銅/鋁芯（輻照）交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）V62 |
YJ（F）LV62 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）V72 |
YJ（F）LV72 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）V92 |
YJ（F）LV92 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套電力電纜 |
|
YJ（F）VLS |
YJ（F）LVLS |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套電力電纜 |
|
YJ（F）VLS02 |
YJ（F）LVLS02 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 |
|
ZR-YJ（F）V |
ZR-YJ（F）LV |
銅/鋁芯（輻照）交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V22 |
ZR-YJ（F）LV22 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V32 |
ZR-YJ（F）LV32 |
銅/鋁芯（輻照）交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V42 |
ZR-YJ（F）LV42 |
銅/鋁芯（輻照）交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V62 |
ZR-YJ（F）LV62 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V72 |
ZR-YJ（F）LV72 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJ（F）V92 |
ZR-YJ（F）LV92 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套電力電纜 |
|
ZR-YJ（F）VLS |
ZR-YJ（F）LVLS |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套阻燃電力電纜 |
|
ZR-YJ（F）VLS02 |
ZR-YJ（F）LVLS02 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃電力電纜 |
|
WDZR-YJ（F）Y |
WDZR-YJ（F）LY |
銅/鋁芯（輻照）交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y23 |
WDZR-YJ（F）LY23 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y33 |
WDZR-YJ（F）LY33 |
銅/鋁芯（輻照）交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y43 |
WDZR-YJ（F）LY43 |
銅/鋁芯（輻照）交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y63 |
WDZR-YJ（F）LY63 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼帶鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y73 |
WDZR-YJ（F）LY73 |
銅/鋁芯（輻照）交聯聚乙烯絕緣非磁性鋼絲鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）Y93 |
WDZR-YJ（F）LY93 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚烯烴護套電力電纜 |
|
WDZR-YJ（F）YLS |
WDZR-YJ（F）LYLS |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJ（F）YLS03 |
WDZR-YJ（F）LYLS03 |
銅/鋁芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
NH-YJ（F）V |
—— |
銅芯（輻照）交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V22 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V32 |
—— |
銅芯（輻照）交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V42 |
—— |
銅芯（輻照）交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V62 |
—— |
銅芯（輻照）交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V72 |
—— |
銅芯（輻照）交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）V92 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJ（F）VLS |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套耐火電力電纜 |
|
NH-YJ（F）VLS02 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套耐火電力電纜 |
|
WDZN-YJ（F）Y |
—— |
銅芯（輻照）交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y23 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y33 |
—— |
銅芯（輻照）交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y43 |
—— |
銅芯（輻照）交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y63 |
—— |
銅芯（輻照）交聯聚乙烯絕緣非磁性鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y73 |
—— |
銅芯（輻照）交聯聚乙烯絕緣非磁性鋼絲鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN -YJ（F）Y93 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJ（F）YLS |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJ（F）YLS03 |
—— |
銅芯（輻照）交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類。 3、無鹵低煙阻燃（WDZR）分為成束A、B、C類阻燃，分別表示為WDZA、WDZB、WDZC，一般不注明（WDZR）等級則為C類； 4、輻照交聯聚乙烯有105℃、125℃、135℃耐溫等級； 5、單芯電纜不允許敷設在磁性管道中。 6、對于其他一些常用型號按表2的規定進行表示。 |
||
六、電纜規格
1、電纜規格見表4規定。
表4 電纜規格
|
芯數 |
導體截面/mm2 |
|
1 |
10～800 |
|
3 |
10～400 |
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T6995電線電纜識別標志方法的規定。

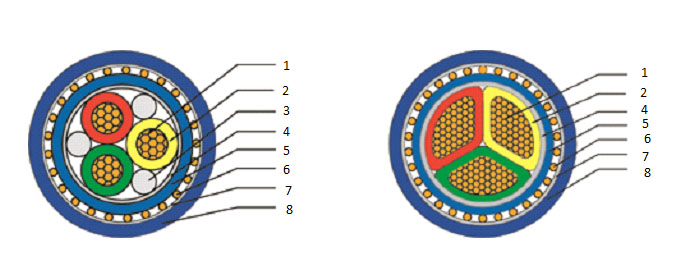

八、產品結構示意圖
1-導體2-(輻照)XLPE絕緣3-（阻燃/無鹵低煙阻燃）填充4-（阻燃/無鹵低煙阻燃）成纜包帶5-（阻燃/無鹵低煙阻燃聚烯烴）內護層6-鎧裝（或屏蔽）7-（阻燃/無鹵低煙阻燃）扎帶8-（阻燃/無鹵低煙阻燃聚烯烴）外護套
