額定電壓6kV到15kV交聯聚乙烯絕緣船用電力電纜
發布時間：2016-08-24
一、執行標準
Q/XYT 17.3-2009 船用電力、控制和儀表回路電纜第3部分：額定電壓6kV到15kV交聯聚乙烯絕緣船用電力電纜
IEC 60092-354 船舶電氣裝置 第354部分：額定電壓6kV到30kV擠包固體絕緣單芯和三芯電力電纜
二、產品型號名稱及用途
表 1 產品型號名稱
|
產品型號 |
燃燒特性 |
名 稱 |
|
CJPJ |
SC |
銅芯交聯聚乙烯絕緣無鹵低煙阻燃熱固性護套船用電力電纜 |
|
CJPF |
SC |
銅芯交聯聚乙烯絕緣無鹵低煙阻燃熱塑性護套船用電力電纜 |
|
CJ85 |
SC |
銅芯交聯聚乙烯絕緣細銅絲編織鎧裝無鹵低煙阻燃熱固性外護套船用電力電纜 |
|
CJ95 |
SC |
銅芯交聯聚乙烯絕緣細鋼絲編織鎧裝無鹵低煙阻燃熱固性外護套船用電力電纜 |
|
CJ86 |
SC |
銅芯交聯聚乙烯絕緣細銅絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用電力電纜 |
|
CJ96 |
SC |
銅芯交聯聚乙烯絕緣細鋼絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用電力電纜 |
|
CJPJ85 |
SC |
銅芯交聯聚乙烯絕緣細銅絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用電力電纜 |
|
CJPJ95 |
SC |
銅芯交聯聚乙烯絕緣細鋼絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用電力電纜 |
|
CJPF86 |
SC |
銅芯交聯聚乙烯絕緣細銅絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用電力電纜 |
|
CJPF96 |
SC |
銅芯交聯聚乙烯絕緣細鋼絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用電力電纜 |
|
CJPF26 |
SC |
銅芯交聯聚乙烯絕緣雙鋼帶鎧裝無鹵低煙阻燃熱固性內護套及外護套船用電力電纜 |
用途：6kV到15kV船用電力電纜用于各種河海船舶及海上石油平臺等水上建筑物傳輸電能.
三、產品結構示意圖

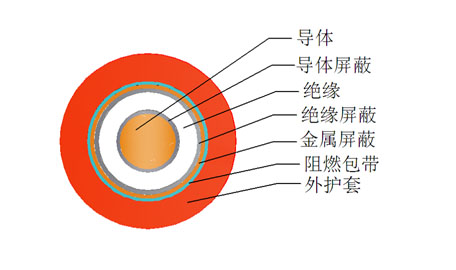

圖1 單芯額定電壓6kV到15kV（輻照）交聯聚乙烯絕緣船用電力電纜

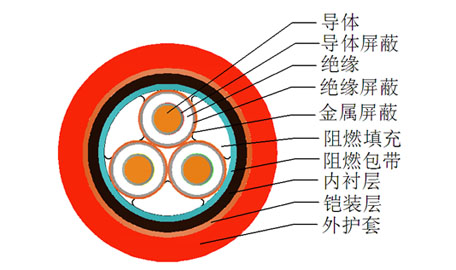

圖2 三芯額定電壓6kV到15kV（輻照）交聯聚乙烯絕緣船用電力電纜
