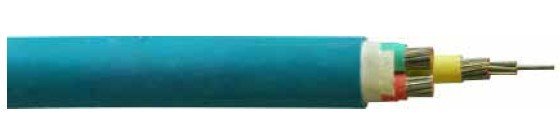

核電站用1E級K2、K3類無鹵低煙阻燃電力電纜 額定電壓0.6/1kV
發布時間：2016-08-24
一、產品使用范圍
主要用于核電站安全殼外地震荷載下的能確保緊急停堆，安全殼隔離，堆芯應急冷卻，反應堆余熱導出，反應堆安全殼的熱導出，防止放射性物質向周圍環境排放等功能的1E級K2類與K3類額定電壓0.6/1kV級以下電力系統。
K2 類安全級：安裝在核反應堆安全殼以內,在正常環境條件下和在SL2 (安全停堆地震動) 載荷下仍能執行其規定的功能。
K3 類安全級：安裝在核反應堆安全殼以外,在正常環境條件下和在SL2 (安全停堆地震動) 載荷下仍能執行其規定的功能。
二、產品特點
1、 導體可按要求生產銅絞線與鍍錫銅絞線：
2、 具有無鹵、低煙、阻燃環保衛生等特性；
3、 電纜燃燒透光率大，電導率較小；
4、 優異的成束燃燒阻燃性能；
5、 優良的耐熱老化和氣候老化性能；
6、 不同溫度環境下仍具有絕緣性能和電氣安全性；
7、 優良的組分相容性和抗震性；
8、 使用壽命長，設計及實際工作壽命不低于50年；
9、 耐核輻射環境下的性能；
三、產品型號、規格
電纜的型號名稱
表1 型號名稱
|
型 號 |
名 稱 |
|
HDRJG-K2 |
核電站用1E級K2類交聯聚烯烴絕緣熱固性護套無鹵低煙阻燃電力電纜 |
|
HDRJG-K3 |
核電站用1E級K3類交聯聚烯烴絕緣熱固性護套無鹵低煙阻燃電力電纜 |
|
HDRJE-K3 |
核電站用1E級K3類交聯聚烯烴絕緣熱塑性護套無鹵低煙阻燃電力電纜 |
表2 型號規格
|
型 號 |
芯 數1） |
||||
|
1芯 |
2芯 |
3芯 |
4芯 |
3+1芯 |
|
|
標稱截面/mm2 |
|||||
|
HDRJG-K2、HDRJG-K3、HDRJE-K3 |
2.5～400 |
2.5～300 |
2.5～300 |
2.5～300 |
4～300 |
|
注1）：1、2芯、3芯4芯即為等截面電纜，四芯電纜中三芯為動力線芯，一芯為中性線芯；“3+1”芯電纜即為三大一小四芯電纜，其中三芯較大截面為動力線芯，較小截面為中性線。 |
|||||
四、主要技術性能
1、20℃時，導體直流電阻符合GB/T3956《電纜的導體》中第2種導體的要求。
2、電壓試驗
|
額定電壓/kV |
0.6/1 |
|
試驗時間 |
5min |
|
試驗方式 |
相線之間，單芯相與水之間 |
|
試驗電壓/kV |
3.5 |
1、 耐核環境試驗
|
序號 |
試驗項目 |
K2類試驗條件 |
試驗要求 |
|
1 |
熱老化試驗 溫度 時間 |
150℃±3℃ 1500h |
- |
|
2 |
γ射線輻照老化試驗 累積劑量 劑量率 |
250kGY 0.94kGY/h |
- |
|
3 |
彎曲試驗 彎曲內徑 |
20D1) |
不開裂 |
|
4 |
彎曲后浸水耐壓試驗 浸水耐壓 耐電壓時間 |
2倍額定電壓+1000V（按80V/min升壓） 5min |
不擊穿 |
2、 產品熱壽命試驗：不小于50年。
3、 燃燒性能
（1）鹵素氣體釋放量試驗，pH值≥4.3，電導率≤10μS/mm；
（2）電纜燃燒發煙量試驗，透光率≥60%；
（3）電纜阻燃試驗，通過IEC60332和GB/T18380.3規定的成束燃燒試驗。
4、 電氣性能
要求絕緣電阻常數K： 20℃時不小于3670MΩ·km；60℃時不小于36.7MΩ·km；90℃時不小于3.67MΩ·km。
五、使用特性
1、電纜導體長期工作溫度不超過90℃。
2、電纜的敷設溫度應不低于0℃；
3、短時短路（5秒）電纜溫度不大于250℃；
4、推薦最小允許彎曲半徑：
單芯非鎧裝電纜為電纜外徑的20倍；單芯鎧裝電纜為電纜外徑的15倍；多芯非鎧裝電纜為電纜外徑的15倍；多芯鎧裝電纜為電纜外徑的12倍。
5、電纜在使用前不能受到機械撞擊、銳器劃傷等影響電纜性能的損壞。
六、交貨長度
1、交貨長度不小于100m。
2、根據雙方協議，可以任何長度交貨。
3、長度計量誤差不超過±0.5%。
