鋁絞線、（防腐）鋼芯鋁絞線
發布時間：2017-05-23
一、執行標準
GB/T 1179圓線同心絞架空導線
二、用途
鋁絞線、（防腐）鋼芯鋁絞線具有結構簡單、架設和維護方便、線路造價低、傳輸容量大、又利于跨越江河和山谷等特殊地理條件的敷設等特點，該產品廣泛應用于各種電壓等級的輸配電線路中。
三、代號名稱和含義
表1 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
J F |
同心絞合 防腐 |
|
導體 |
L |
鋁 |
|
強度特征 |
G1A、G1B G2A、G2B G3A |
普通強度鋼線 高強度鋼線 特高強度鋼線 |
四、表示方法
(1)產品用型號、標稱截面、絞合結構及執行的標準編號表示。
(2)絞合結構用構成導線的單線根數表示，鋁絞線直接用單線根數表示，鋼芯鋁絞線采用前面為導電鋁線根數，后面為鋼線根數，中間用“/”分開來表示。
五、產品型號名稱
表2產品型號名稱
|
型 號 |
名 稱 |
|
JL |
鋁絞線 |
|
JL/G1A、JL/G1B |
普通型鋼芯鋁絞線 |
|
JL/G2A、JL/G2B |
高強度鋼芯鋁絞線 |
|
JL/G3A |
特高強度級鋼芯鋁絞線 |
|
JL/G1AF、JL/G2AF、JL/G3AF |
防腐型鋼芯鋁絞線 |
六、規格
鋁絞線：10mm2～1500mm2
鋼芯鋁絞線：10/2mm2～1440/120mm2

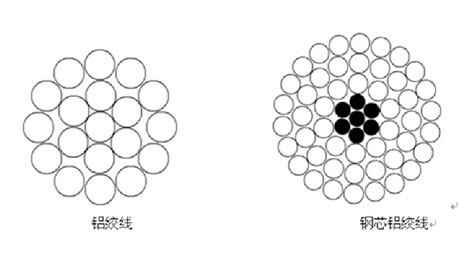

七、產品結構示意圖
