額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜
發布時間：2017-05-23
一、執行標準
GB/T 12706 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件（等同采用國際標準IEC60502）
GB/T 19666 阻燃和耐火電線電纜通則
二、用途
額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜適用于鼠害和或蟻害較嚴重地區的額定電壓為0.6/1kV的電力輸配電線路，在鼠害和或蟻害條件下,不會被破壞,仍能保持良好的電力傳輸性能,同時它又具有無毒無任何污染的綠色環保型電纜特性。
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、硅烷交聯聚乙烯絕緣最高工作溫度不超過90℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
|
項目 |
單芯電纜 |
三芯電纜 |
||
|
無鎧裝 |
鎧裝 |
無鎧裝 |
鎧裝 |
|
|
安裝時電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲時要小心控制，如采用成型導板） |
15D |
12D |
12D |
10D |
|
注：D為電纜外徑。 |
||||
四、代號名稱和含義
表2 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
WDZR FSY |
無鹵低煙阻燃：分A、B、C級 防鼠防白蟻 |
|
導體 |
T |
銅（省略） |
|
絕緣材料 |
YJ |
硅烷交聯聚乙烯（XLPE、3kV級） |
|
護套材料 |
Y |
聚乙烯、聚烯烴 |
|
外護層 （鎧裝及護套） |
23 33 63 73 |
雙鋼帶鎧裝聚烯烴護套 鋼絲鎧裝聚烯烴護套 雙非磁性金屬帶鎧裝聚烯烴護套 非磁性金屬絲鎧裝聚烯烴護套 |
|
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 |
||
五、產品型號名稱
表3產品型號名稱
|
型號 |
名 稱 |
|
WDZR-FSY-YJY |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃防鼠防白蟻電力電纜 |
|
WDZR- FSY-YJY23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃防鼠防白蟻電力電纜 |
|
WDZR- FSY-YJY33 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚烯烴護套無鹵低煙阻燃防鼠防白蟻電力電纜 |
|
WDZR- FSY-YJY63 |
銅芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚烯烴護套無鹵低煙阻燃防鼠防白蟻電力電纜 |
|
WDZR- FSY-YJY73 |
銅芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚烯烴護套無鹵低煙阻燃防鼠防白蟻電力電纜 |
|
注：1、無鹵低煙阻燃（WDZR）分為成束A、B、C類阻燃，分別表示為WDZA、WDZB、WDZC，一般不注明（WDZR）等級則為C類； 2、單芯電纜不允許敷設在磁性管道中。 3、對于其他一些常用型號按表2的規定進行表示。 |
|
六、電纜規格
1、電纜規格見表4規定。
表4 電纜規格
|
芯數 |
導體截面/mm2 |
|
1 |
1.5～800 |
|
2 |
1.5～185 |
|
3 |
1.5～400 |
|
4 |
1.5～400 |
|
3+1 |
2.5～400 |
|
5 |
1.5～400 |
|
3+2，4+1 |
2.5～400 |
2、多芯電纜中性線和保護線導體標稱截面積見表5規定。
表5多芯電纜中性線和保護線導體標稱截面積
|
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
|
4 6 10 16 25 35 50 70 |
2.5 4 6 10 16 16 25 35 |
95 120 150 185 240 300 400 - |
50 70 70 95 120 150 185 - |
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T6995-2008電線電纜識別標志方法的規定。

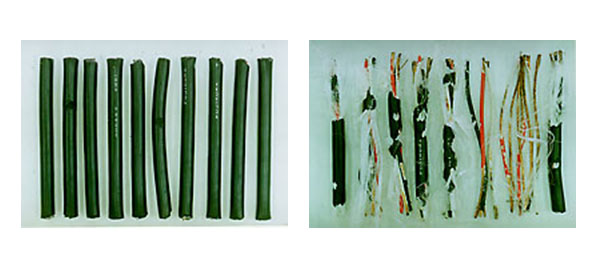

八、產品結構示意圖防鼠防白蟻電纜與非防電纜試驗比較
防鼠防白蟻電纜與非防電纜試驗比較
