額定電壓0.6/1kV船用電力電纜
發布時間：2016-08-24
一、執行標準
Q/XYT 17.2-2009 船用電力、控制和儀表回路電纜
第2部分：額定電壓1kV及以下船用電力電纜
IEC60092-353 船舶電氣裝置 額定電壓1kV和3kV擠包絕緣非徑向電場單芯和多芯電力電纜
二、產品型號名稱及用途
表 1 產品型號名稱
|
產品型號 |
燃燒特性 |
名 稱 |
|
CEF |
SA/NA |
銅芯乙丙絕緣氯丁護套船用電力電纜 |
|
CEFR |
SA |
銅芯乙丙絕緣氯丁護套船用電力軟電纜 |
|
CEF80 |
SA/NA |
銅芯乙丙絕緣氯丁內護套裸銅絲編織鎧裝船用電力電纜 |
|
CEF90 |
SA/NA |
銅芯乙丙絕緣氯丁內護套裸鋼絲編織鎧裝船用電力電纜 |
|
CE82 |
SA/NA |
銅芯乙丙絕緣銅絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CE92 |
SA/NA |
銅芯乙丙絕緣鋼絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEF82 |
SA/NA |
銅芯乙丙絕緣氯丁內護套銅絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEF92 |
SA/NA |
銅芯乙丙絕緣氯丁內護套鋼絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEH |
SA/NA |
銅芯乙丙絕緣氯磺化護套船用電力電纜 |
|
CEHR |
SA |
銅芯乙丙絕緣氯磺化護套船用電力軟電纜 |
|
CEH80 |
SA/NA |
銅芯乙丙絕緣氯磺化內護套裸銅絲編織鎧裝船用電力電纜 |
|
CEH90 |
SA/NA |
銅芯乙丙絕緣氯磺化內護套裸鋼絲編織鎧裝船用電力電纜 |
|
CE82 |
SA/NA |
銅芯乙丙絕緣銅絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CE92 |
SA/NA |
銅芯乙丙絕緣鋼絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEH82 |
SA/NA |
銅芯乙丙絕緣氯磺化內護套銅絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEH92 |
SA/NA |
銅芯乙丙絕緣氯磺化內護套鋼絲編織鎧裝聚氯乙烯護套船用電力電纜 |
|
CEPF |
SC/NSC |
銅芯乙丙絕緣無鹵低煙阻燃護套船用電力電纜 |
|
CEPF80 |
SC/NSC |
銅芯乙丙絕緣無鹵低煙阻燃內護套銅絲編織鎧裝船用電力電纜 |
|
CEPF90 |
SC/NSC |
銅芯乙丙絕緣無鹵低煙阻燃內護套鋼絲編織鎧裝船用電力電纜 |
|
CE86 |
SC/NSC |
銅芯乙丙絕緣銅絲編織鎧裝無鹵低煙阻燃內護套及外護套船用電力電纜 |
|
CE96 |
SC/NSC |
銅芯乙丙絕緣鋼絲編織鎧裝無鹵低煙阻燃內護套及外護套船用電力電纜 |
|
CEPF86 |
SC/NSC |
銅芯乙丙絕緣銅絲編織鎧裝無鹵低煙阻燃內護套及外護套船用電力電纜 |
|
CEPF96 |
SC/NSC |
銅芯乙丙絕緣鋼絲編織鎧裝無鹵低煙阻燃內護套及外護套船用電力電纜 |
|
CJ（F）V |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣聚氯乙烯護套船用電力電纜 |
|
CJ（F）V80 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣聚氯乙烯內護套銅絲編織鎧裝船用電力電纜 |
|
CJ（F）V90 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣聚氯乙烯內護套鋼絲編織鎧裝船用電力電纜 |
|
CJ（F）82 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝聚氯乙烯外護套船用電力電纜 |
|
CJ（F）92 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚氯乙烯外護套船用電力電纜 |
|
CJ（F）V82 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝聚氯乙烯內護套及外護套船用電力電纜 |
續 表 1 產品型號名稱
|
產品型號 |
燃燒特性 |
名 稱 |
|
CJ（F）V92 |
SA/NA |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝聚氯乙烯內護套及外護套船用電力電纜 |
|
CJ（F）PJ |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣交聯無鹵低煙阻燃熱固性外護套船用電力電纜 |
|
CJ（F）PJ80 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣交聯無鹵低煙阻燃熱固性內護套裸銅絲編織鎧裝船用電力電纜 |
|
CJ（F）PJ90 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣交聯無鹵低煙阻燃熱固性內護套裸鋼絲編織鎧裝船用電力電纜 |
|
CJ（F）85 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝交聯無鹵低煙阻燃熱固性外護套船用電力電纜 |
|
CJ（F）95 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝交聯無鹵低煙阻燃熱固性外護套船用電力電纜 |
|
CJ（F）PJ85 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝交聯無鹵低煙阻燃熱固性內護套及外護套船用電力電纜 |
|
CJ（F）PJ95 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝交聯無鹵低煙阻燃熱固性內護套及外護套船用電力電纜 |
|
CJ（F）PF |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性外護套船用電力電纜 |
|
CJ（F）PF80 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性內護套裸銅絲編織鎧裝船用電力電纜 |
|
CJ（F）PF90 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性內護套裸鋼絲編織鎧裝船用電力電纜 |
|
CJ（F）86 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用電力電纜 |
|
CJ（F）96 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用電力電纜 |
|
CJ（F）PF86 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用電力電纜 |
|
CJ（F）PF96 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用電力電纜 |
產品用途：用于河海各種船舶及海上石油平臺等水上建筑的電力、照明和一般控制之用。
二、產品結構示意圖
圖1 多芯額定電壓0.6/1kV擠包XLPE絕緣船用電力電纜

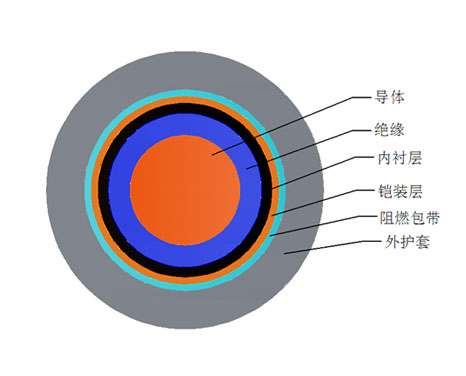

圖2單芯額定電壓0.6/1kV擠包乙丙絕緣船用電力電纜
