額定電壓0.15/0.25kV船用儀表電纜
發布時間：2016-08-24
一、執行標準
Q/XYT 17.3-2009 船用電力、控制和儀表回路電纜
第5部分：額定電壓0.15/0.25kV船用儀表電纜
IEC 60092-376 150/250V(300V)控制及儀表回路用電纜.
二、產品型號名稱及用途
表1 產品型號名稱
|
產品型號 |
燃燒特性 |
名 稱 |
|
CHJ（F）PF |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性外護套船用儀表回路電纜 |
|
CHJ（F）PF80 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性內護套銅絲編織鎧裝船用儀表回路電纜 |
|
CHJ（F）PF90 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱塑性內護套鋼絲編織鎧裝船用儀表回路電纜 |
|
CHJ（F）86 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用儀表回路電纜 |
|
CHJ（F）96 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性外護套船用儀表回路電纜 |
|
CHJ（F）PF86 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PF96 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PFP |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽無鹵低煙阻燃熱塑性外護套船用儀表回路電纜 |
|
CHJ（F）PFP86 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PFP96 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽鋼絲編織鎧裝無鹵低煙阻燃熱塑性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PJ |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱固性外護套船用儀表回路電纜 |
|
CHJ（F）PJ80 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱固性內護套銅絲編織鎧裝船用儀表回路電纜 |
|
CHJ（F）PJ90 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣無鹵低煙阻燃熱固性內護套鋼絲編織鎧裝船用儀表回路電纜 |
|
CHJ（F）85 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱固性外護套船用儀表回路電纜 |
|
CHJ（F）95 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱固性外護套船用儀表回路電纜 |
|
CHJ（F）PJ85 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PJ95 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PJP |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽無鹵低煙阻燃熱塑性外護套船用儀表回路電纜 |
|
CHJ（F）PJP85 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用儀表回路電纜 |
|
CHJ（F）PJP95 |
SC/NSC |
銅芯（輻照）交聯聚乙烯絕緣銅絲編織分屏蔽鋼絲編織鎧裝無鹵低煙阻燃熱固性內護套及外護套船用儀表回路電纜 |
產品用途：船用儀表電纜用于各種傳播通信、電子計算機、信息處理設備中的信號傳輸和控制系統。
三、產品結構示意圖

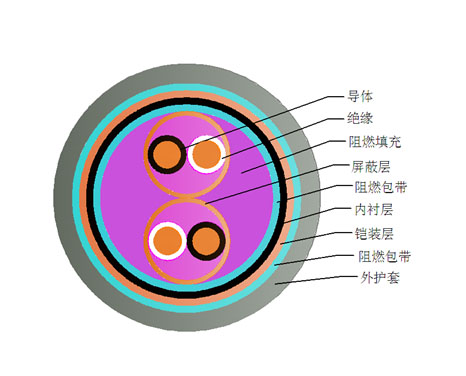

圖1額定電壓150/250V鎧裝型船用儀表回路電纜

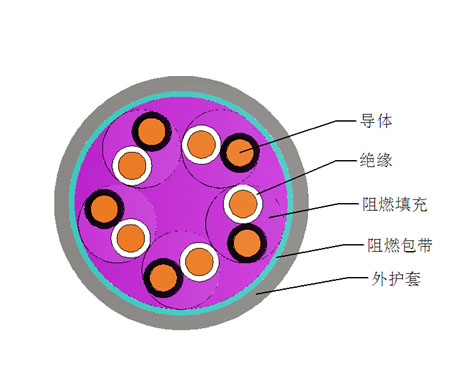

圖2額定電壓150/250V非鎧裝型船用儀表回路電纜
